「国土交通省が直轄営繕事業で原則化を進める『BIM図面審査』に対し、設計・申請フローをどう適合させるべきか？」「建築設備（電気・空調・衛生）工事において、関電工、きんでん、Arent、日建設計が牽引するBIM自動設計やスマートビルの全貌とは？」とお悩みではありませんか？

本記事は、建築設計から設備サブコン、確認申請に至る最新BIM/CIM動向を凝縮し、**「Revit確認申請データ出力」から「BIM×AI幹線・配管自動ルーティング」「現場完結クラウド施工」「自治体スマート庁舎DX」までを完全網羅した決定版ハブガイド**です！

⚡ 30秒でわかる！建築・設備BIM DXの最新要点

  • 🎯 トレンドの核心： 2D図面の後追いBIM化から、国交省「BIM図面審査」を前提とした「フロントローディング＆自動設計」へ完全移行。
  • 💼 現場のメリット： 設計・作図工数を60〜80%削減し、意匠・構造・設備の干渉手戻りと紙図面差し替えトラブルを完全根絶。
  • 🚀 導入のポイント： 標準Revitテンプレートの社内統一と、設計データと現場タブレットをリアルタイム同期するクラウド共有基盤の構築。

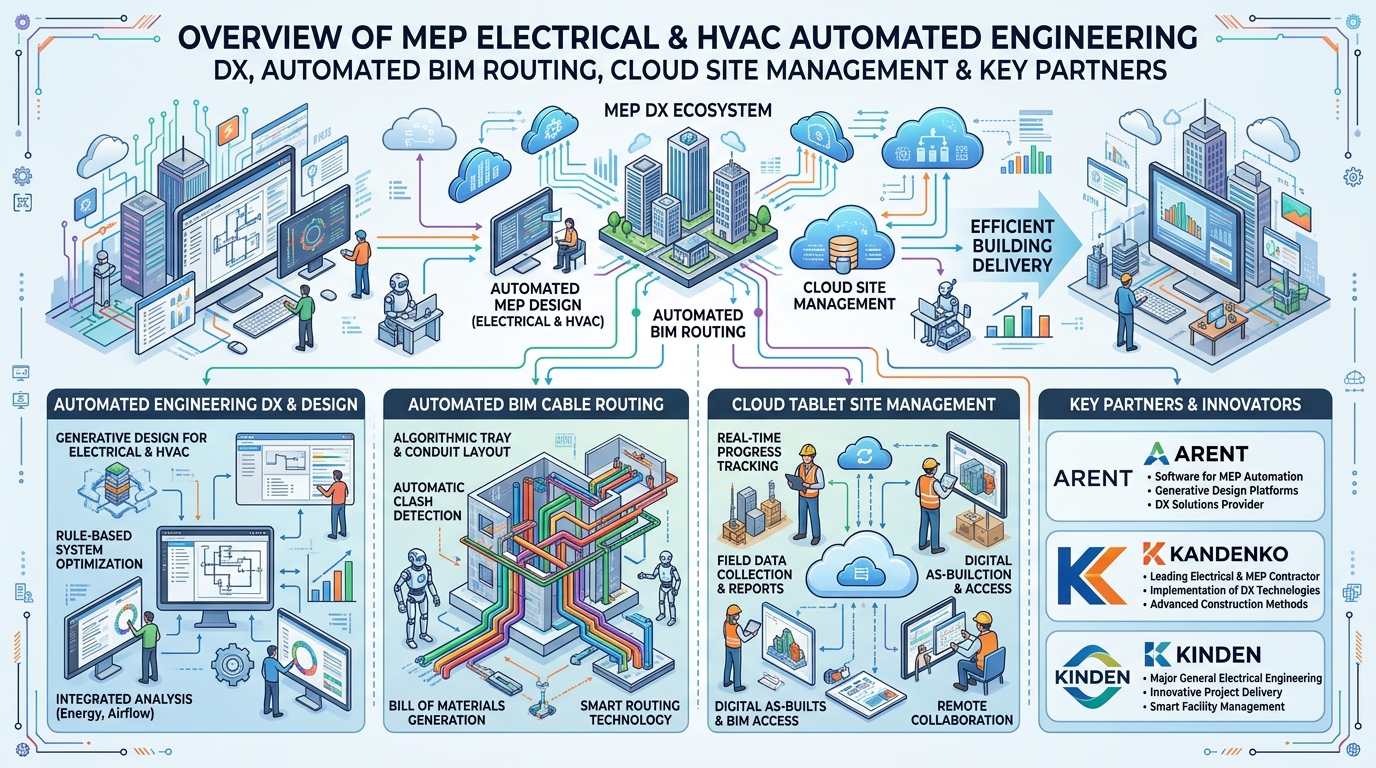

設備工事DX BIM自動設計と現場デジタル完結全体像

▲ 建築・設備工事（MEP）DXのエコシステム（BIM図面審査・自動ルーティング・配管サポート自動生成・現場タブレット共有・スマートビル連携）

1. 建築・設備DXを牽引する「5大イノベーション」

① 国交省原則化に対応する「BIM図面審査＆Revit確認申請フロー」

単一のRevitモデルから平面・立面・断面図を自動整合出力。採光・排煙・避難距離の自動集計により、確認検査機関との手戻り協議をゼロ化。

② 幹線ケーブル・配管の「BIM×AI自動ルーティング（VOLDAR等）」

梁や他設備との干渉を自動回避しながら最短経路を探索し、電圧降下計算書と盤結線図を瞬時に自動生成。設計工数を70%以上圧縮。

③ サポート材作図と工場製作を結ぶ「BOM連動アドイン（ASPO等）」

プラントやビルの配管サポート材図面と部品表（BOM）を自動出力し、資材発注・プレハブ加工とのデータ分断を解消。

④ 建物電力のひっ迫をAIが30分で抑制する「デマンドレスポンス（DR）連携」

鹿島建設と三菱電機が実証したように、ビルEMSと太陽光・蓄電池・空調を連携させ、快適性を保ちながらピーク電力を自動カット。

⑤ 木造中高層建築を実現する「BIM×耐火ハイブリッド構造（シミズハイウッド）」

1.5時間耐火大臣認定を取得したハイブリッド梁をBIM上で設計し、デジタルファブリケーション加工で現場急速施工を実現。

2. 📖 合わせて読みたい！建築・設備DXの個別実践事例（詳細解説）


📐 オートデスク「BIM図面審査」特設サイト：Revit確認申請の実務運用ポイント

国交省直轄営繕事業での原則化に対応。梓設計・西松建設等の先進実例に基づく図面整合性チェックと確認申請データ出力ガイド。


🏢 鎌倉市×日建設計：新庁舎基本設計・自治体業務DX支援の最優秀提案

BIMを活用した建築設計と、スマートビルシステム・窓口DXを一体整備する先進的な公共建築DXモデル。


⚡ 鹿島建設×三菱電機：建物のデマンドレスポンス（DR）自動最適制御システム

電力ひっ迫時にAIが太陽光・蓄電池・蓄熱設備・空調を連携制御し、30分間で消費電力量を目標値±10%に自動抑制。


🪵 清水建設「シミズ ハイウッド」：1.5時間耐火認定で中高層14階建て木造を実現

木質ハイブリッド梁で1.5時間耐火大臣認定を追加取得。中高層ビルへの木質化を解禁し、BIM連携プレカットで工期半減。


🤖 東大発テック燈「建設特化型AIエージェント」：社内規定学習で業務を自律代行

企業ごとの独自データを学習し、施工管理・安全書類・図面積算補助を自律実行する最新生成AIエージェント。


⚡ 関電工×Arent「VOLDAR」：電気設備自動設計システムの実運用開始

BIMデータから幹線ケーブルルートを自動探索し、電圧降下計算と図面出力を全自動化。設計工数を最大70%削減。


🔧 Arent「ASPO」：プラント配管サポート作図工数を最大83%削減

AutoCAD Plant 3Dアドイン。配管詳細設計からサポート製作図・BOMまでを一元管理するSSOT基盤。

🏢 建築・設備会社向け BIM推進ロードマップ

🏷️ 推奨適用組織：
組織設計事務所、ゼネコン設計・設備部門、電気・空調・衛生サブコン、確認検査機関
🛠️ 導入ステップ（3フェーズ）：
① Revit基本モデリングと国交省BIM図面審査用標準テンプレートの配備
② 設備設計自動化プラグイン（VOLDAR / ASPO等）の導入による作図自動化
③ 施工段階・維持管理（スマートBEMS/DR）まで一気通貫するデータパイプライン確立
📈 想定ROI（投資対効果）：
確認申請・作図工数 60〜70%削減、現場干渉手戻り損失ゼロ化、直轄営繕工事での受注加点獲得

【PMかもめ の本音レビュー】


PMかもめ
【総括レビュー】
国交省の『BIM図面審査原則化』により、BIMはもはや『できたら良いツール』から『使えないと入札・申請できないインフラ』へと決定的に移行しました。
関電工のVOLDARや日建設計のスマート庁舎が示すように、BIMとAIを融合させた自動設計・スマートビル制御を使いこなす企業がこれからの建設業界をリードします！

4. まとめ

建築・設備BIM DXは、設計のスピードと現場の品質を同時に飛躍させます。本ハブ記事の知見を活かし、BIMネイティブな組織変革を推し進めましょう。
