【2026年9月26日発表】スマホ撮影でひび割れを0.1ミリ単位計測！TTES「フォトノギス」が実現する電源不要のインフラ点検DX完全ガイド

「高所や橋梁のコンクリートひび割れを目視とクラックスケールで1箇所ずつ測る過酷な点検作業に限界を感じていませんか？」「点検写真と手書きメモの突合、事務所での帳票作成に毎日何時間も残業していませんか？」とお困りではありませんか？

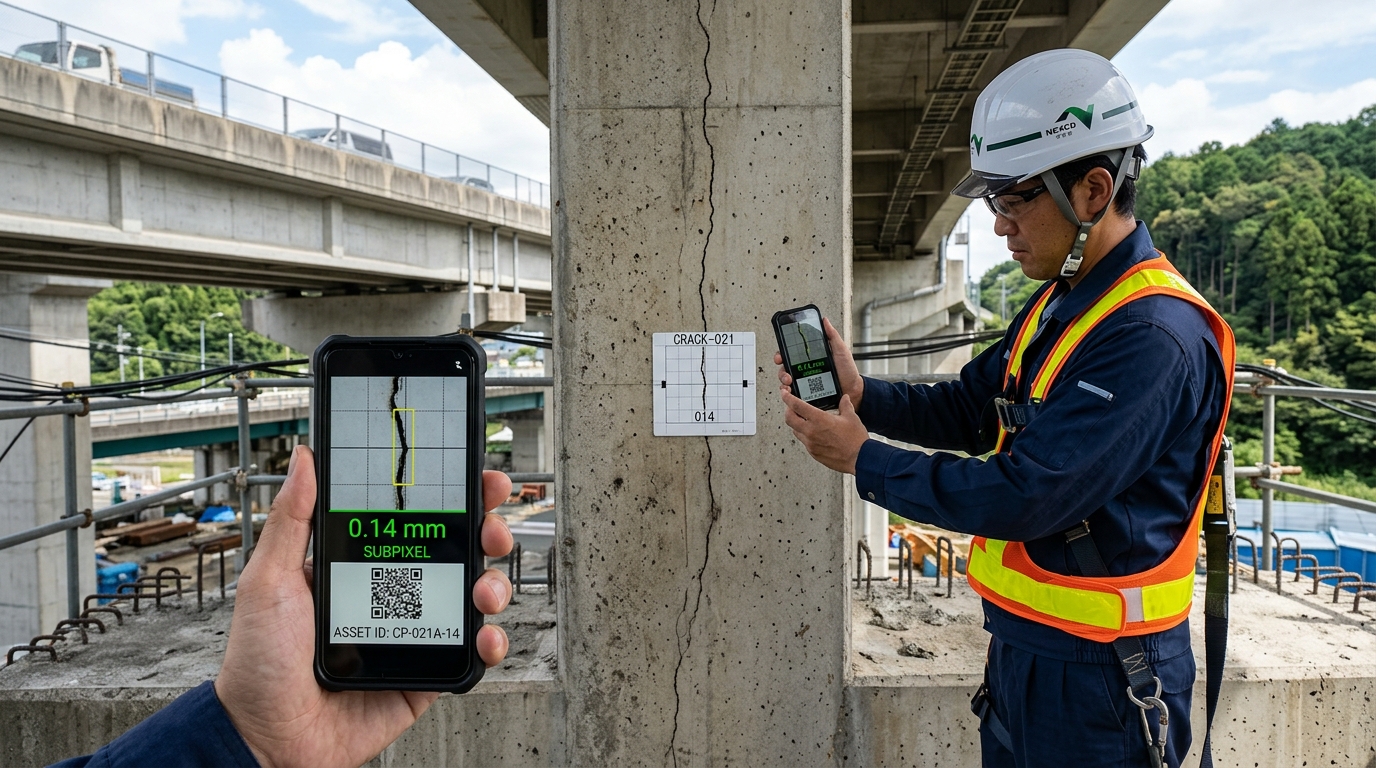

株式会社TTESが、橋梁やトンネルなどのコンクリート構造物に専用ターゲットプレートを貼り付け、スマートフォンで撮影するだけで0.1ミリ単位のひび割れ幅や変位を高精度計測できる「フォトノギス」を公開しました！電源も通信も不要、2次元バーコードによる個体管理とクラウド自動帳票化を実現し、国土交通省の新技術情報提供システム（NETIS）にも登録された次世代インフラ点検DXの全貌を現役PMが徹底解説します！

1. 従来のクラックスケール点検が抱えていた3大限界

高度経済成長期に造られた橋梁やトンネルの老朽化が進む中で、コンクリート構造物の「ひび割れ（クラック）調査」はインフラ保全の基本中の基本です。

しかし、従来の点検作業は以下の深刻な課題を抱えていました：

• ① 測定の個人差と誤差： 透明フィルムの「クラックスケール」を目視で当てるため、点検員の目線の角度や力加減によって0.05〜0.1mmのブレが発生。
• ② 高所・危険箇所への接触作業： 橋脚や高所壁面に作業員が密着して定規を当てねばならず、高所作業車の配置や交通規制、転落事故リスクが常に付きまとう。
• ③ 膨大な調書作成残業： 現場でチョーク書きして黒板撮影、事務所に帰ってから何百枚もの写真をエクセルに手作業で貼り付ける「調書作成地獄」。

2. 「フォトノギス」が実現したブレイクスルー：サブピクセル解析×電源不要プレート

TTESが開発した「フォトノギス」は、スマートフォンと耐候性ターゲットプレートを組み合わせた極めて実用的なソリューションです：

1. サブピクセル（画素間補間）画像解析技術： スマートフォンのカメラ画像をアルゴリズム処理し、1ピクセル以下の微小な変位を演算。0.1mm単位のクラック幅や変位をデジタル保証。
2. 電源・配線・通信一切不要の専用プレート： 耐候性樹脂プレートをクラック両端に貼り付けるだけ。高価なセンサーやバッテリー、通信回線が不要なため、山間部のトンネル内でも恒久設置が可能。
3. 2次元バーコードによる自動台帳連動： 撮影と同時にプレート上のバーコードから「橋梁名・部材番号・クラックID」を自動認識。クラウドにアップロードするだけで、変状展開図や定期点検報告書が全自動生成。

3. 国土交通省NETIS登録と公共工事でのアドバンテージ

「フォトノギス」は国土交通省の新技術情報提供システム（NETIS）に登録済みです。

自治体や国交省発注のインフラ点検・補修工事において本技術を提案・活用することで、総合評価落札方式での技術評価点や工事成績評定の加点を獲得できます。

数千万円の高価なレーザースキャナーを購入することなく、手持ちのスマートフォンだけで現場点検DXを即座に実現できる点が、中小の建設・点検会社から熱い支持を集めています。

現場で実感するメリット vs 導入時の注意点・リスク

⭕ メリット（高評価ポイント）	❌ デメリット・注意点（導入の落とし穴）
・市販のスマートフォンで撮影するだけで0.1mm単位の高精度測定ができ、特別な高額測定器の購入が不要 ・現場でのスケール当てや黒板記入が不要になり、1箇所の計測時間を数分から数秒へ短縮（工数70%削減） ・NETIS登録技術のため、公共インフラ維持管理業務のプロポーザルや総合評価方式で有利に働く	・事前に測定対象のひび割れ箇所へ専用ターゲットプレートを両面テープまたは接着剤で貼付する必要がある ・暗所（照明のないトンネル内等）や強い逆光環境では、ライト照射や撮影角度の工夫が必要 ・プレートが剥がれたり破損した場合は再貼付と初期値の再キャリブレーションが必要

【PMかもめ の本音レビュー】現役視点での実務インパクト

4. まとめ：実務での活用に向けて

TTESの「フォトノギス」は、コンクリート構造物のひび割れ点検を「誰でも・安全・瞬時」に変革する実用的なインフラDXです。老朽化インフラの急増と点検技術者不足を解決する決定打として、全国の現場へ急速に普及していくでしょう。
